铅酸蓄电池容量检测
1、外观检查
用目测法检查蓄电池的外观，有无漏液、变形、裂纹、污迹、腐蚀及螺母松动等现象。
2、容量测试方法
UPS系统主用的蓄电池大多为铅酸免维护电池，单体电池电压为12V，为了能随时掌握蓄电池组的大致容量，进行核对性放电试验是必要的，其方法是：
(1)在UPS供电系统中，关掉整流器(UPS输入)，让蓄电池对UPS所带负载直接供电，蓄电池组放电前后要测记每只电池的端压、温度、比重、室温和放电时间。放出额定容量的30%～40%为止。
(2)放电结束后，要对蓄电池充电，充入电量应是放出电量的1.2倍。
(3)根据测记的数据作出放电曲线，留作以后再次测试时比较。
3、落后电池的判断
落后电池在放电时端电压低，因此落后电池应在放电状态下测量，如果端电压在连续三次放电循环中测试均是最低的，就可判为该组中的落后电池。

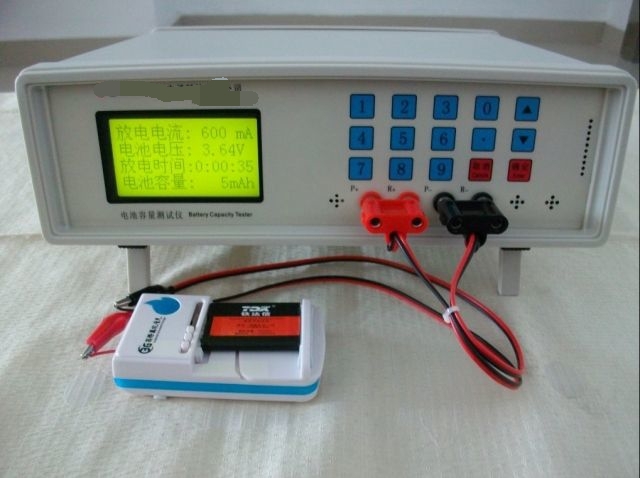

铅酸蓄电池容量测试方法
1、 完全充电的铅蓄电池静置1h~24h，在25℃±5℃环境中开始放电。
2、 放电前，在铅蓄电池浮充状态下测量并记录电池的电压和内阻。
3、 放电前，对所有操作人员进行交底，包括技术交底和安全交底。
4、 放电开始前后应测量铅蓄电池的端电压，放电时应测量电流，其电流波动不得超过规定值的1%。
5、 放电期间应测量铅蓄电池的端电压及室温，10h率试验的测量时间间隔为1h，3h率试验的测量时间间隔为1h，1h率试验的测量时间间隔为10min，放电末期应随时测 量，以保证准确确定终止电压时间。
6、 如果温度不是25℃，则需按照公式(1)换算成25℃的容量。
Ce=Ct/[1+K(t-25℃)]………………………………………(1)
式中：
t——放电时的环境温度
K——温度系数：10h率容量测试时，K=0.006/℃
3h率容量测试时，K=0.008/℃
1h率容量测试时，K=0.01/℃
7 、对并机系统，每次操作一台测试，保证其余两台作为备份保证负载的安全供电。
8 、对放电过程中的电压及时测量并记录，并在操作区域挂警示标示。
